Семейство чипсетов Intel 100 Series
Семейство чипсетов Intel 100 Series получит больше линий PCI Express
Наверное, самая острая проблема, связанная с последним семейством чипсетов Intel состоит в ограниченном количестве линий PCIe 2.0, которых всего восемь. Если взглянуть на материнские платы с сокетом LGA1150, то можно понять,что восемь линий заканчиваются довольно сразу. Поэтому у производителей материнских плат возникают проблемы, когда им нужно больше интерфейсов.

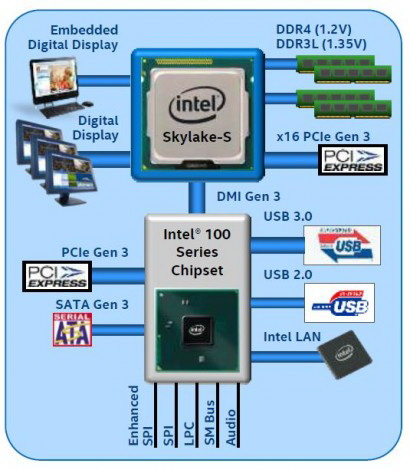

С линейкой чипсетов Intel 100 Series ситуация исправится. Они используются на материнских платах Socket LGA1151, которые начинают появляться в ожидании процессоров Skylake.
Новый чипсет Z170 для потребительского рынка компьютеров заменяет текущий флагман Z97 PCH, дополняя Q170.
Какие изменения мы получаем? Чипсет оснащается линиями PCIe 3.0. У Z170 их целых 20. До десяти портов USB 3.0. Связь между процессором Skylake и новым чипсетом происходит через интерфейс DMI 3.0 (Direct Media Interface) с пропускной способностью до 8 GT/s.
Однако число линий PCIe 3.0 у процессоров Skylake не увеличилось – это те же шестнадцать. Но чипсет Z170 обеспечивает разделение 16 линий на 2x8 или на 1x8 и 2x4 линии.
В итоге производители получают совершенно новые возможности. Например, новые слоты M.2 можно подключать в родном режиме по четырем линиям PCIe 3.0, что даёт теоретическую пропускную способность около 4 Гб/с. Все шесть портов SATA 6G тоже можно использовать одновременно, они больше не будут общими. И подключения SATA Express к чипсету будут выполняться на большей скорости. В данном случае интерфейс SATAE получает только две линии PCIe 3.0, которые обеспечивают теоретическую пропускную способность до 2 Гб/с.
